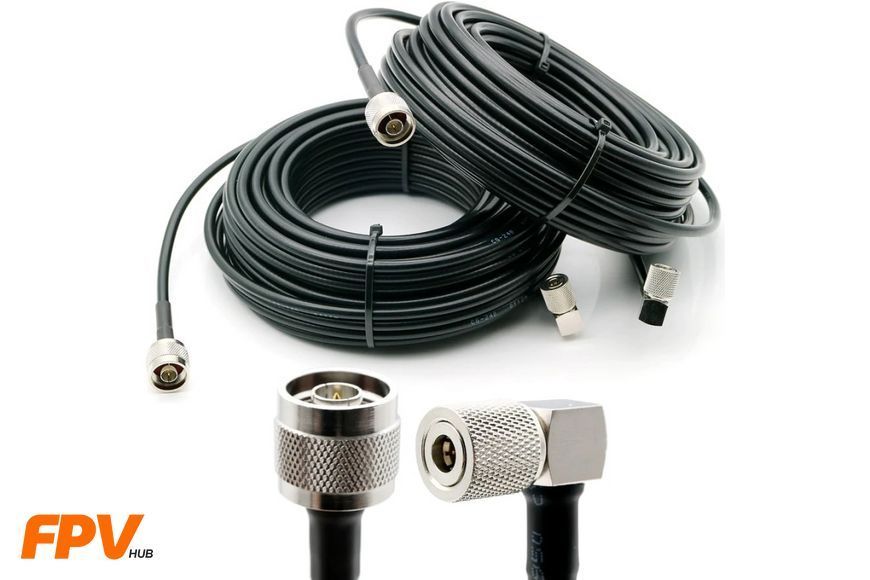

Антенний кабель Alientech RG8 QMA to N-type 30 м (RG8-Q-JW/N-JW-30)

RG8 - це коаксіальний кабель з алюмінієвим внутрішнім провідником, покритим міддю. Він має спінений поліетиленовий діелектрик, що дозволяє знизити втрати сигналу. Зовнішній провідник складається з самоклеючої алюмінієвої фольги, яка забезпечує екранування, і лудженого мідного дроту. Кабель має чорну поліетиленову оболонку для захисту внутрішніх компонентів від зовнішніх впливів.

Основні технічні характеристики RG8:

Опір кабелю: 50 Ом - це стандартний опір для багатьох коаксіальних кабелів, що забезпечує сумісність з багатьма радіоелектронними пристроями.

Ємність: 78 пФ/м - визначає електричну ємність кабелю на одиницю довжини, що впливає на його електричні характеристики.

Швидкість сигналу: 85% - відсоток швидкості передачі сигналу від швидкості світла.

Максимальна робоча частота: 21 ГГц - це верхня межа частот, яку може підтримувати кабель без значних втрат сигналу.

Вага: 80 г/м - важливий параметр для обрання кабелю в залежності від конкретних вимог щодо ваги системи.

Радіус вигину: 51 мм - мінімальний радіус, на який можна згинати кабель без його пошкодження.

Температурний діапазон: -40~+80°C - це діапазон температур, в якому кабель може безпечно працювати, що робить його придатним для застосування у різних кліматичних умовах.

RG8 є популярним вибором для високочастотних застосувань, де потрібна надійна передача сигналу з мінімальними втратами і електричними шумами.

Під час вибору кабелю для безпілотного літального апарату (БПЛА) або інших вимірювальних систем важливо враховувати кілька ключових принципів, які забезпечать оптимальну продуктивність і надійність зв'язку. Ось основні аспекти, на які варто звернути увагу:

Діапазон робочих частот: Вибір кабелю повинен відповідати частотам, які використовуються в вашій системі. Наприклад, якщо ваша система працює на частотах 2.4 ГГц або 5.8 ГГц, то кабель повинен мати характеристики, що підходять для цих діапазонів.

Тип з'єднання: Важливо забезпечити сумісність кабеля з вашим обладнанням. Наприклад, якщо використовуються QMA або N-тип з'єднання для антен або підсилювачів, кабель також повинен мати відповідне з'єднання.

Вага кабелю: Особливо для БПЛА важливо обмежувати вагу кабелю, щоб мінімізувати вплив на загальну масу і продуктивність апарата. Використання легких матеріалів і оптимальний вибір довжини кабелю можуть допомогти зберегти вагу на відповідному рівні.

Швидкість передачі даних і втрати сигналу: Висока швидкість передачі даних і мінімальні втрати сигналу є ключовими для забезпечення ефективної роботи системи. Кабелі з низьким коефіцієнтом втрат і відповідними характеристиками передачі даних забезпечать стабільний зв'язок і ефективну роботу системи.

Температурні умови і стійкість до середовища: У випадку використання БПЛА або систем у відкритому повітрі важливо, щоб кабель був стійким до широкого діапазону температурних умов і впливу навколишнього середовища (вологи, пилу, сонячної радіації тощо).

Обираючи кабель для вашої системи, варто ретельно вивчити технічні характеристики кожного варіанту, порівняти їх з вимогами конкретного застосування і обговорити можливі варіанти з фахівцями у сфері безпілотних систем або радіокомунікацій.
